是汽车电路的网络主体，没有线束也就不存在汽车电路。在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。

　　了解到基本概念后启飞汽车设计就从线束设计流程、原则及岗位要求及发展前景分析全面剖析线束设计。

　　电线束在整车中的作用是将电气系统的电源信号或数据信号进行传递或交换，实现电气系统的功能及要求。

　　提供整车电气系统的功能，电气负荷及相关的特殊要求。电器件的状态、安装位置、线束与电器件对接的形式。

　　根据电气原理圈对每个电气子系统及回路进行能源分配，其中包括电源的搭铁线，以及接地点的分配。

　　根据各子系统电气件的分布情况，确定线束的布线形式，每根线束连接的电器件及在汽车上的走向；确定线束的外保护形式及过孔的保护；根据电气负荷确定熔断器或断路器；再根据熔断器或断路器的量确定导线的线径；根据电器件的功能，依据相关标准确定导线的线色；根据电器件本身的接插件确定线束上与其对接的端子和护套的型号。

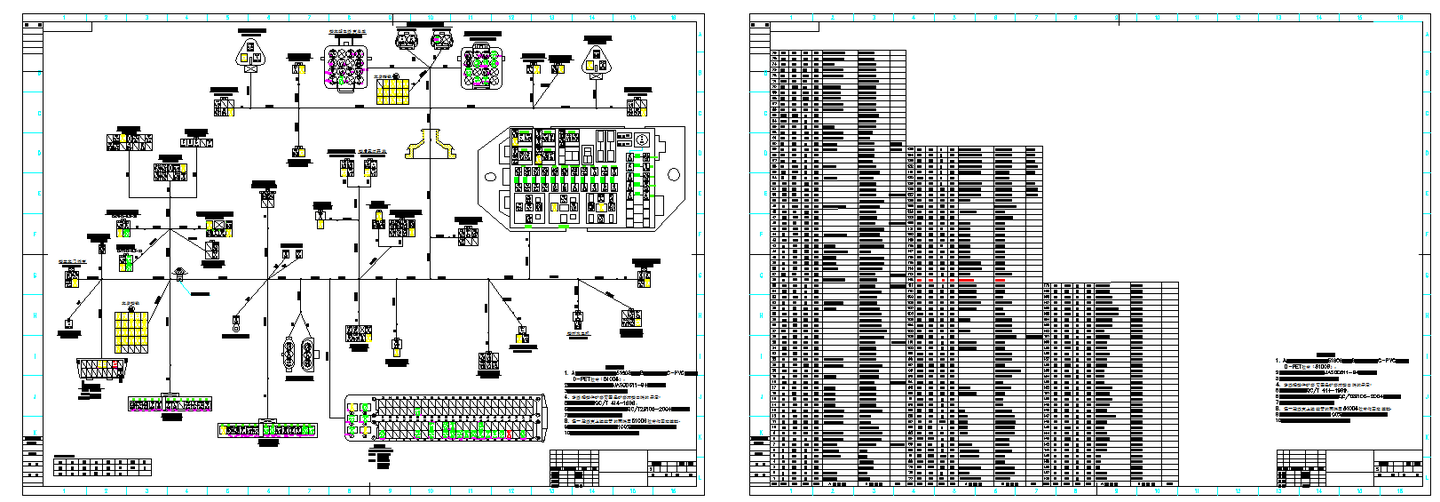

　　根据经核准的三维线束布置图，校核二维线束图，二维线束图准确无误方可发图，经认可后试制、生产。

　　配电盒(保险和继电器)是整车电气的核心，起到分配负荷、集中供电、节省空间、简化线束、降低成本和方便检修的作用。一般根据需要可设计成2~3个。

　　发动机舱内对接的护套，由于舱内温度、湿度偏大且存在着很多腐蚀性气体和液体，因此一定要选择防水性护套。 在同一条线束中若用同一种护套，其颜色一定要有区别。

　　为减少线束对接用护套的种类和数量，优先选用混合型件，使装配固定方便。对于要求性能较高的安全气囊、ABS、ECU等用的端子插接件，最好选用镀金件以保证安全可靠性。

　　线束外包扎起到耐磨、阻燃、防腐蚀、防止干扰、降低噪声、美化外观的作用，一般根据工作环境和空间大小制定以下包扎设计方案。其选择原则如下：

　　根据各个电器件的位置不同，确定三维布线的形式，目前国际上通用的布线形式一般为E型和H型。

　　所有布置在运动件附近的线mm间隙要求。在线束最大的装配公差条件下，安装在传动系统上的线束与没有装在传动系统上的零件之间的间隙至少为19mm，在线束最大的装配公差条件下，在其它操作条件下，这个间隙是为了保证运动件/总成的运动的整个范围。

　　两个相对运动件之间的线束必须被固定在每个部件上，并且线束的连接长度应该是比这两个零件的最大更换距离大25mm以上。

　　线束与线束不关联的相邻件之间的间隙最小为6mm，除非线束已经被固定在这个部件上，或者线束与附近的运动件之间已经有遮挡物。

　　线束所产生的噪声到驾驶员座椅头枕处，不能大于50dB，频率50~15000Hz。

　　橡胶堵塞应该设计成在小于100N安装力情况下，就能完全装配到钣金孔内。

　　需要手工装配，要压入座椅的线束固定件，以及那些有线夹插入的孔及槽，应该按照以下最大安装力来设计；对用手指压装的固定件，操作力为45N；对用手工压装的固定件，操作力为75N。

　　线束分支必须有足够的松弛(在线mm)，使他们不用给连接的传感器或者其它增加负载。

　　为了阻止接地片破坏主干上的任何线束，装车时线束主干上的接地片到线束主干的最小间隙应维持在25mm。
